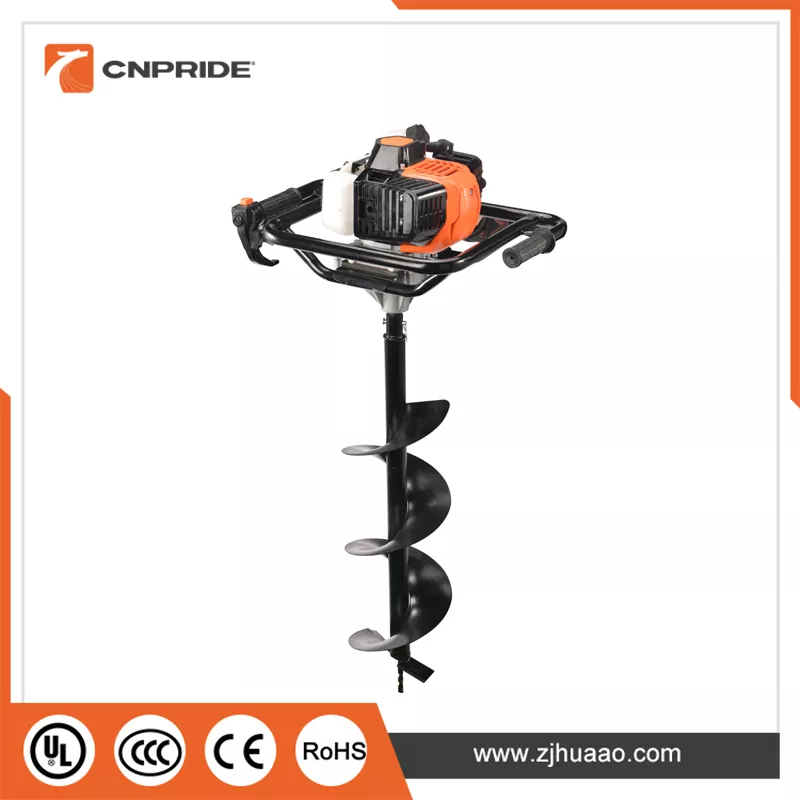

Bensiini Maan kaira on kannettava, moottorikäyttöinen porakone, joka on suunniteltu tehokkaasti tunkeutumaan maahan. Siinä yhdistyvät kaksitahtisen polttomoottorin teho mekaaniseen voimansiirtojärjestelmään ja leikkuutyökaluun, mikä tekee siitä välttämättömän työvälineen aidan asennuksesta ja puiden istutuksesta maanäytteenottoon ja rakennustöihin. Tämä artikkeli tarjoaa syvän, suunnitteluun keskittyvän analyysin Bensiinimaaruuvista, tutkien sen voimansiirtoa, mekaanista arkkitehtuuria, toimintamekaniikkaa ja turvamekanismeja.

Virtalähde: Kaksitahtimoottorin ominaisuudet

Useimpien kannettavien ytimessäBensiini Maan kairaton ilmajäähdytteinen, kaksitahti, yksisylinterinen bensiinimoottori. Tämä moottorityyppi on valittu sen poikkeuksellisen teho/painosuhteen ja mekaanisen yksinkertaisuuden vuoksi, jotka molemmat ovat kriittisiä kauko-ulkoympäristöissä toimiville kannettaville tai kevyille laitteille.

• Moottorin iskutilavuus ja teho: Moottorin iskutilavuus vaihtelee tyypillisesti 52 cc:stä lähtötason malleissa 80 cc:iin tai korkeampiin raskaan kaluston versioissa. Tämä siirtymä tarkoittaa noin 1,8 kW (2,4 hv) - 3 kW (4 hv) tehoa. Tehokäyrää säätelee moottorin nopeus, ja useimmat yksiköt toimivat tyhjäkäynnillä 2 100 - 8 500 rpm ja välittävät vääntömomentin alennusvaihteiston kautta lähtökaralle.

• Polttoaine- ja voitelujärjestelmä: Toisin kuin nelitahtimoottoreissa, kaksitahtisykli vaatii esisekoitetun polttoöljy-seoksen. Alan standardien mukainen sekoitussuhde on tyypillisesti 25:1 tai 40:1 (bensiinistä kaksitahtiöljyyn) valmistajan tiedoista ja öljylaadusta riippuen. Kylmäkäynnistyksen luotettavuuden parantamiseksi useimmissa yksiköissä on kaasuttimen ylävirran puolella oleva primer-polttimo (polttoainepumppu), jonka avulla käyttäjä voi imeä polttoainetta manuaalisesti kaasuttimen kulhoon ennen ensimmäistä vetoa. Polttoainesäiliön tilavuus on yleensä 1,0-1,2 litraa, mikä tarjoaa riittävän käyttöajan pitkille kenttätöille.

• Sytytys- ja käynnistysjärjestelmä: Sytytysjärjestelmässä on kondensaattoripurkaussytytysmoduuli (CDI), joka tuottaa vakaan suurjännitekipinän ilman ulkoista virtaa. Käynnistys tapahtuu rekyylikäynnistimellä (vetonaru), joka kytkee moottorin vauhtipyörän vedettäessä. Tämän järjestelmän tekninen etu on sen täydellinen riippumattomuus sähköverkoista, mikä varmistaa luotettavan toiminnan syrjäisessä erämaassa, vuoristoisessa maastossa ja muissa verkon ulkopuolella.

Mekaaninen arkkitehtuuri: Moottorista kairaterään

Mekaanisen energian siirto moottorista maahan sisältää useita kriittisiä komponentteja, jotka on suunniteltu hallitsemaan vääntömomenttia, vähentämään nopeutta ja eristämään tärinää.

Keskipakokytkin ja voimankytkentälogiikka: Keskipakokytkin on asennettu moottorin kampiakselin ulostulon ja vaihteiston sisäänmenon väliin. Sen toimintaperiaatetta ohjaa keskipakovoima: joutokäynnillä kytkinkengät pysyvät sisään vedettyinä jousen jännityksen alaisena, eivätkä välitä voimaa. Kun kaasuvipu avautuu ja moottorin nopeus nousee kytkentäkynnykseen (yleensä 2500-3000 rpm), kengät laajenevat ulospäin keskipakovoiman vaikutuksesta, kytkeytyvät kytkinrumpuun ja siirtävät tehoa tasaisesti vaihteistoon. Tällä suunnittelulla on kaksinkertainen tekninen merkitys: ruuviterä pysyy täysin paikallaan tyhjäkäynnillä, mikä parantaa käyttäjän turvallisuutta ja estää tarpeetonta kulumista ja polttoaineenkulutusta sijoituksen aikana.
Vääntömomentin kertominen – Vaihteiston ydintoiminto: Moottorin nopea, pieni vääntömomentti ei ole yhteensopiva porausvaatimusten kanssa, jotka vaativat suurta vääntömomenttia alhaisilla pyörimisnopeuksilla. Alennusvaihteisto on siksi kriittinen komponentti voimansiirrossa. Yleisiä kokoonpanoja ovat planeettavaihteisto tai rinnakkaisakselinen kierrevaihteisto, joiden alennussuhteet ovat tyypillisesti 15:1–40:1. Vähentämisen jälkeen karan ulostulonopeus lasketaan noin 150-200 rpm:iin, mikä on optimaalinen alue maan leikkaamiseen. Tämä nopeus tarjoaa riittävän leikkausnopeuden samalla, kun estetään terän liukuminen, maaperän irtoaminen ja käyttäjän hallinnan menetys.
Reaktiivinen vääntömomentin ja tärinän vaimennus: Tämä on usein huomiotta jätetty, mutta erittäin tärkeä tekninen haaste bensiinin maaruuvin suunnittelussa. Kun terä leikkaa maata, maa kohdistaa terään samansuuruisen ja vastakkaisen reaktiivisen vääntömomentin, joka välittyy suoraan koneen rungon kautta kahvan kahvoihin. Jos tämä reaktiivinen voima ylittää hallittavissa olevat tasot, käyttäjän on käytettävä huomattavaa fyysistä ponnistelua vakauden ylläpitämiseksi, mikä johtaa vakavaan lihasväsymykseen ja mahdolliseen rannevammaan pitkäaikaisessa käytössä. Edistyneissä nykyaikaisissa malleissa tämä on tärinää vaimentava runkorakenne, jossa käytetään kumisia eristysholkkeja tai jousivaimennusrakenteita, jotka erottavat moottorin/vaihteiston ja kahvan kahvojen välisen jäykän liitoksen, mikä vähentää merkittävästi välittyvää tärinää ja ohimeneviä iskukuormituksia.

Terän geometria ja leikkausmekaniikka

ToimintakykyBensiini Maan kairaei riipu vain tehosta ja voimansiirrosta, vaan myös terminaalin leikkauselementistä – ruuviterästä. Sen geometria on paljon hienostuneempi kuin yksinkertainen kierrelevy; se on nestedynamiikan ja maaperän mekaniikan avulla optimoitu yhdisterakenne.

1. Lennot ja lastujen poistotoiminto: Terärunko koostuu keskimmäisestä teräsputkesta, jossa on jatkuvat kierreputket, jotka on hitsattu pitkin sen pituutta. Lentojen ulkohalkaisija määrittää reiän halkaisijan (yleisiä määrityksiä ovat 100 mm, 150 mm, 200 mm, 300 mm ja mukautetut koot). Lentojen kierrekulma on kriittinen parametri: liian matala kulma luo korkean lastunpoistovastuksen ja alhaisen tehokkuuden; liian jyrkkä kulma saa terän lukkiutumaan itsestään (kun leikattu maa ei pääse ulos reiästä, mikä juuttuu terään). Tekninen käytäntö sanelee erilliset kierrekulmat eri maaperätyypeille – hiekkamaat, savimaat, jäätyneet maat ja soramaat vaativat kukin erityistä kulman optimointia.

2. Ohjauspiste ja leikkausreuna – läpäisymekanismi: Terän alimmassa osassa on ohjauspiste, tyypillisesti kartiomainen tai ristin muotoinen rakenne, jonka kärjessä on usein kovametalliterä. Sen tehtävänä on tarjota keskityksen vakautta porauksen alkuvaiheessa estäen terää luisumasta tai taipumasta maakosketuksessa. Välittömästi ohjauspisteen yläpuolella ovat pääleikkaussärmät, joiden geometriset kulmat – harteuskulma, välyskulma ja leikkuureunan kaltevuus – vaikuttavat suoraan maaperän tunkeutumisen vaatimaan ominaisenergiankulutukseen. Raskaissa sovelluksissa, joissa on soraa tai jäätynyttä maaperää, premium-terissä on kovametallikärkiset terät pääleikkausreunoissa, mikä parantaa merkittävästi kulutuskestävyyttä ja iskunkestävyyttä.

3. Kaksoislento- ja vaihtelevan nousun mallit: Jotta voidaan käsitellä monimutkaisia ​​geologisia olosuhteita, joissa maakerrokset vuorottelevat arvaamattomalla tavalla, jotkin ammattitason terät käyttävät kaksoislentokokoonpanoja – kahta rinnakkaista kierrelentoa, jotka samanaikaisesti parantavat lastujen evakuoinnin tehokkuutta ja parantavat alareiän ohjauksen vakautta. Lisäksi muuttuvan nousun mallit (lyhyempi nousu alareunassa, pidempi nousu ylhäällä) tarjoavat suuremman leikkausvoiman alkuperäisen tunkeutumisen aikana ja nopeuttavat lastun purkamista yläosassa, mikä estää maaperän kerääntymisen porausreiän seinämään.

Käyttövalvonta ja turvallisuussuojamekanismit

Bensiinimaakairan käyttö ei ole niin yksinkertaista kuin "kaasun avaaminen ja poraaminen". Sen turvasuojajärjestelmän syvyys määrää suoraan laitteiden käyttöiän ja käyttäjän turvallisuuden.

Kaasuvipu ja moottorin nopeuden säätö: Kahvakokoonpanossa on liipaisintyyppinen kaasuvipu, joka on kytketty kaapelilla kaasuttimen kaasulevyyn. Käyttäjä saavuttaa jatkuvan nopeuden modulaation sormen painalluksella. Joissakin malleissa on liipaisimen vieressä oleva kaasun lukituspainike, joka sallii kaasun kiinteän asennon jatkuvan käytön aikana, mikä vähentää jatkuvan paineen aiheuttamaa sormien väsymistä.
Ylikuormitussuoja – leikkaustappimekanismi: Tämä on bensiinin maakairan kriittisin mekaaninen turvakomponentti. Kun terä kohtaa odottamattoman esteen maan alla – suuren kiven, tiheän juurimassan tai jäätyneen kovalevyn – hetkellinen vastuksen vääntömomentti voi ylittää huomattavasti vaihteiston ja moottorin rakenteelliset rajat. Ilman suojaa tämä voi johtaa suoraan hammaspyörän hampaan murtumiseen, kampiakselin vääntymiseen tai jopa koneen rungon repeämiseen. Tekninen ratkaisu on leikkaustappi, joka on asennettu lähtökaran ja ruuviterän väliseen liitäntään. Tämä on tarkoituksella heikennetty, kalibroitu komponentti: kun vastusmomentti ylittää ennalta asetetun turvakynnyksen, leikkaustappi murtuu ensin ja irrottaa voimansiirron fyysisesti. Terä lakkaa pyörimästä välittömästi, mikä suojaa koko voimansiirtojärjestelmää katastrofaalisilta vaurioilta. Leikkaustapin vaihtaminen on rutiinihuoltotoimenpide.
Jarrujärjestelmä ja hätäpysäytys: Tietyissä premium-malleissa on keskipakojarru kytkimen ja alennusvaihteiston välissä. Kun kuljettaja vapauttaa kaasun ja moottorin nopeus laskee joutokäynnille, jarrukengät kytkeytyvät automaattisesti ulostuloakseliin ja pysäyttävät terän kokonaan sekunneissa. Tämä estää tahattomat kosketusvammat, kun konetta siirretään tai siirretään porauspaikkojen välillä.
Ergonomia ja käyttöasento: Bensiinimaaruuvia käytetään seisovassa asennossa, jolloin molemmat kädet tarttuvat ohjaustankoon. Ohjaustangon etäisyys, pitokulma ja koneen yleinen painopiste ovat kaikki ergonomisesti optimoituja. Ihannetapauksessa, kun terä on suunnattu pystysuunnassa alaspäin, koneen painopisteen tulisi olla käyttäjän käsien välissä, mikä minimoi ylimääräisen vääntömomentin, joka tarvitaan eteen- tai taaksepäin kallistumisen estämiseksi.

Huoltoperiaatteet ja suunnittelukäytännöt

Bensiinimaaruuvin huolto on pohjimmiltaan kaksitahtisen moottorin ja mekaanisen voimansiirtojärjestelmän hoitoa. Sen ydinperiaatteet voidaan tiivistää kolmeen avainkäytäntöön:

1. Polttoaineen tuoreus: Esisekoitettu kaksitahtipolttoaine alkaa hajota 30 päivän varastoinnin jälkeen, kun kevyet fraktiot haihtuvat ja muodostuu hapettavia kumeja, jotka tukkivat helposti kaasuttimen suuttimet ja kanavat. Suunnittelun parhaat käytännöt suosittelevat etanolilla stabiloidun erikoiskaksitahtipolttoaineen käyttöä tai säiliön tyhjentämistä ja moottorin kuivaamista, kunnes kaasutin on tyhjentynyt jokaisen työkerran jälkeen.

2. Ilmansuodattimen puhdistus: Poraustyöt tuottavat paljon pölyä. Vaahto- tai paperi-ilmansuodatinelementit vaativat päivittäistä puhdistusta. Tukkeutunut ilmansuodatin aiheuttaa rikkaat seosolosuhteet, epätäydellisen palamisen, kiihtyneen hiilen kertymisen ja lopulta sylinterin naarmuuntumisen tai takertumisen.

3. Vaihteiston voitelu: Alennusvaihteisto on täytetty erikoisvaihteistorasvalla (yleensä NLGI Grade 2 litiumpohjainen rasva). Säännöllinen tarkastus ja täyttö on välttämätöntä, jotta estetään vaihteiston ennenaikainen vikaantuminen kuivakäynnistä.

TheBensiini Maan kairaon paljon enemmän kuin yksinkertainen "bensiinimoottori ruuvitankolla"; se on hienostunut maanporausjärjestelmä, joka yhdistää palamisdynamiikan, mekaanisen voimansiirron, maanleikkausmekaniikan ja ergonomian. Sen suunnittelun tyylikkyys näkyy keskipakokytkimen tasaisessa voiman kytkemisessä, vaihteiston tarkassa vääntömomentin vahvistuksessa, leikkaustapin roolissa koneen turvallisuuden viimeisenä puolustuslinjana ja kierteisen lennon tarkassa hallinnassa maahakkeen virtaukseen. Vain ymmärtämällä nämä syvät tekniset periaatteet voidaan todella hallita nämä laitteet ja soveltaa sitä tieteelliseen ylläpitoon ja tehokkaaseen toimintaan.
